ＥＲ図

学習のポイント

「データの正規化」では，非正規形のファイルを正規化する手順を学習しました。ここでは，ＥＲ図という手法により，データの構造を整理することを目的にします。

キーワード

ＥＲ図，エンティティ，リレーションシップ，対応関係，１：１，１：Ｎ，Ｍ：Ｎ，親子

過去問題：「ＥＲモデル」（ erd）

エンティティとリレーションシップ

「売上」データを業務の観点から記述します。当社は電器の卸売業です。

1. 当社の「得意先」は，［コダマ電器］や［リラックス］などがある。
2. 当社は，［目立テレビ］や［ＨＡＬパソコン］などの「商品」を取扱っている。
3. ［目立テレビ］や［アニーテレビ］などは［テレビ］，［ＨＡＬパソコン］や［不二パソコン］などは［パソコン］というように，それぞれの「商品」は唯一の「商品区分」に属する。
4. 当社は，得意先へ商品の「売上」を行う。

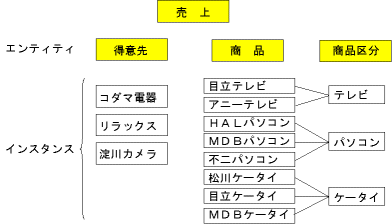

エンティティ

エンティティ(Entity)とは，システム化対象業務において管理すべき実体です。具体的には，「得意先」「商品」「商品区分」「売上」など，上の文中で「　」で囲んだものです。エンティティは一般的に名詞になります。なお，「得意先」や「商品」のような物理的なモノだけでなく，「売上」のような見えないものもエンティティになります。
　［　］で囲んだものは，エンティティの具体的な例であり，インスタンスといいます。

リレーションシップ

リレーションシップ(Relationship)とは，エンティティ間の関連のことです。次のように，リレーションシップは一般的に動詞になります。

• 商品は唯一の商品区分に「分類される」。すなわち，商品系列は複数の商品を「持つ」。
• 売上の一つのインスタンス（取引レコード）は，唯一の得意先と商品が「記載されている」。また，一つの得意先は複数の売上レコードを「持ち」，一つの商品も複数の売上レコードを「持つ」。

上の動詞の意味は重要ではありません。「ＡはいくつかのＢを持ち，Ｂは唯一のＡに属する」という表現にできましょう。このの関係は，「Ｂが決まればＡが一意に決まる」関係と同じです。このような関係にあるとき，
　　ＡとＢには，１：Ｎの対応がある
　　ＡはＢの親である（ＢはＡの子である）
といいます。子が決まれば親が決まるのですから，親は子に従属していることになります。

　　　　　１（親）　　　　Ｎ（子）
　　　　　商品区分　　　　商品
　　　　　得意先　　　　　売上
　　　　　商品　　　　　　売上

対応は１：Ｎだけではありません。
　　１：１の対応・・・部と部長，社員とその住所
　　Ｍ：Ｎの対応・・・店舗と商品
がありますが，実際に最も重要なのは１：Ｎの対応です。

ＥＲ図

エンティティとリレーションシップを図示する図法にＥＲ図があります。Ｅはエンティティ，Ｒはリレーションシップの略です。ＥＲ図には，下の左図のようにいろいろな記述法があります。

　　　

ところで，「得意先」「商品」「商品区分」「売上」の関係をＥＲ図に描くと下のようになります。リレーションシップの線は，ループにしないこと（なるべく少ない線にすること），実務的な意味を重視することが必要です。例えば，上の右図で，得意先と商品をＭ：Ｎのリレーションシップがあるとして，線で結ぶのは不適切です。

ＥＲ図による正規化ファイルの作成

データの正規化とＥＲ図の間には密接な関係があります。正確なＥＲ図ができると，データの正規化が容易にできます。
　エンティティは唯一のファイルになります。たとえば「得意先」エンティティは「得意先マスタ」になり，「商品」エンティティは「商品マスタ」になります。それで，このＥＲ図から，次のファイル群ができることがわかります（単価は商品により一定で，得意先により変化しないとします。また，売上ファイルには月日と数量が必要なことは当然でしょう）。

　　　得意先マスタ　＝得意先コード　＋得意先名　＋・・・・
　　　商品マスタ　　＝商品コード　　＋商品名　　＋単価＋・・・・
　　　商品区分マスタ＝商品区分コード＋商品区分名＋・・・・
　　　売上ファイル　＝月日＋数量＋・・・・

次に，上の・・・・に何を加えればよいのかを考えます。ここで重要なのは，次の事項です。

1. 親より上の先祖，子および子孫のことは，一切考えない。
   • 商品区分は売上の親の親，売上は商品区分の子の子なので，商品区分と売上とは互いに無関係であり，そこの項目は一切持たない。
   • 商品区分は商品の親なので，商品区分マスタには商品の項目は一切持たない。
   • 商品と得意先は売上の親であるから，売上の項目は一切持たない。
2. 子のファイルには，親のコードを入れ，それ以外の親の項目は一切持たない。
   • 商品は商品区分の子だから，商品マスタには，商品区分コードが必要である。
   • 売上は，得意先と商品の子なので，売上ファイルの項目には，得意先コードと商品コードが必要である。

この結果，次のようになります。これが，先の「データの正規化」での第３正規化の結果と同じであることを確認しておきましょう。

　　　得意先マスタ　＝得意先コード＋得意先名
　　　商品マスタ　　＝商品コード＋商品名＋単価＋商品区分コード
　　　商品系列マスタ＝商品系列コード＋商品系列名
　　　売上ファイル　＝月日＋数量＋得意先コード＋商品コード

理解度チェック

第１問

次の文中の空欄に適切な語句を挿入しなさい。

1. ［安部愛子］や［井上一郎］は「学生」である。このとき，［安部愛子］や［井上一郎］を［　１　］といい，「学生」を［　２　］という。また，二つの［　２　］間の関連を［　３　］といい，［　２　］を長方形，［　３　］をそれを結んだ線として表記する図法を［　４　］という。 ☆
   １　インスタンス　２　エンティティ　３　リレーションシップ　４　ＥＲＤ（ＥＲモデル）
2. この大学では，一つの科目は一人の教員が担当し，一人の教員はいくつかの科目を担当する。このとき，親子の関係でいえば，科目が［　５　］で教員が［　６　］である。それで，教員マスタの項目に科目番号が存在［　７　］。 ☆
   ５　子　　６　親　　７　しない　（科目マスタに教員番号が存在する）
3. 「学生」と「科目」の関係は，学生は複数の科目を履修し，一つの科目を複数の学生が履修するので，その間には［　８　］の対応がある。しかし，ある学生がある科目を履修した成績を考えると，それにより１：Ｎの対応に結びつけることができる。そのとき，成績ファイル＝［　９　］＋［　１０　］＋成績となる。 ☆
   ８　Ｍ：Ｎ　９　学生番号　１０　科目番号　（９と１０は順不同）
